鷹架規格與構件
外部施工鷹架係由主架、交叉拉桿、水平架、高低調整座及懸吊三腳架等組合而成。

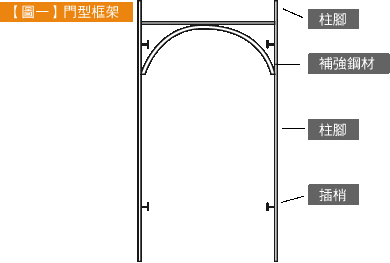

一、主架:
為立管作用之單件,是以柱腳、橫架及補鋼材等焊接而成,另為防止柱腳之脫離,附設有交叉拉桿之插梢及柱腳接頭。<如圖一>

名 稱
外徑(mm) 容許誤差 厚度(mm) 容許誤差
柱腳及橫架 42.7 ±0.1 2.2 ±0.1
補強鋼材 34.0 ±0.1 2.0 ±0.1
柱腳接頭 35.0 ±0.1 2.0 ±0.1

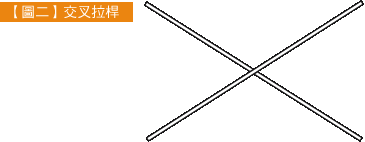

二、交叉拉桿:
為連接二個並列主架之加強斜桿,其目的保持主架之間距離與穩定,並使其在垂直方向相互平行所使用之構材,其構造係使用兩隻斜撐,中心以鉚點結合之構造,使其兩端為了主架安裝設有椎孔。<如圖二>
外徑(mm) 容許誤差 厚度(mm) 容許誤差
21.7 ±0.1 1.6 ±0.1

三、水平架:
水平架為連接主架之水平構材,其作用除了防止主架間水平方向外移動外,也作為組立、拆除、作業人員之腳架用。本公司所使用之水平架、掛鉤與面板組合方式完全以日本板設工業會標準,先卯合再焊接,避免因冷焊焊接氧化而脫落並且是可抗颱之安全水平踏板。

四、安全防護網:
配合建築主管機關規定鷹架安全防護網及斜離等架設工程改進方案處理
1. 防塵網之架設張掛於鷹架外側
本公司防塵網以綠色為主,其尺寸為6’×11’,孔目為2.5mm
架設方式:以橫向圍繞方式進行張掛,其接縫使用鐵絲綴縫密合,綁設於鷹架上,且每支腳架至少固定四點以上。
2. 安全尼龍網:
尼龍網之架設張掛於鷹架外側
本公司尼龍網以綠色為主,其孔目為6.0mm
架設方式:以橫向圍繞方式進行張掛,使用鐵絲綁於鷹架上,且每支腳架至少固定四點以上。
